協和FRP防音ユニットファン CUF-100型 キューブファン

キューブファン

追求したのは
軽量・低コスト・省エネ・美観FRP防音カバーと一体式の
BOX型ユニットファン。
インバーター内蔵モーター直動
シロッコファン<KS5-O型>を標準装備。

FRP防音カバーと一体式のBOX型ユニットファン。
軽量・低コスト・省エネ・美観を徹底追求して生まれました。


高性能・省エネ・低コストで数多くの納入実績と信頼を獲得している弊社独自の排気ファンKS5-O型/ヘルツマスターを標準装備。これに、美観と軽量化を徹底的に追及したFRP防音カバーを一体化。ファン騒音を抑え、周辺環境とも調和する柔らかな印象のBOXファンです。大学や民間・公立の各種研究所、マンションのディスポーザー排気、病院など、あらゆる周辺環境との共生に寄与。幅広い用途に対応します。

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得

■ 軽量・美観

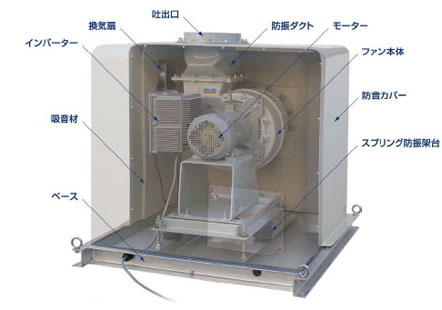

成型FRP製の防音カバー+インバーター内蔵モーター直動式排気ファン=協和のキューブファン。従来の金属製防音カバーに比べて20%の軽量を実現。省スペースで、搬入据付も保守点検も容易。成型FRPならではのツヤと美しさに加え、鋭角を排除した滑らかで視覚に優しい立方体フォルムが、どんな場所でも違和感なくフィット。また高耐蝕FRP製のため、錆の心配がなく雨風にも強く、長期間の美観を保持します。

■ 低騒音・低振動

無段階の風量設定が可能なインバーター内蔵直動式排気ファンは、高精度なケーシング・インペラーにより低振動・低騒音。加えて、一体化した成型FRP製防音カバーとウレタンフォームの吸音材により約12dBの減衰を実現しています。動力ロス無し、消耗部品不要のメンテナンスフリー。防振架台はスプリング式の採用で、ファン振動もシャットアウト。換気扇も標準装備。ダクト接続もモーター配線も、簡単接続。コストも従来の金属製防音カバーに比べ20%減(当社比)。

協和FRP防音ユニットファン CUF-100型 キューブファン

標準仕様 屋内外使用可

方式

防音カバー一体式ユニットファン

型式

CUF-100V・CUF-100S

機種

2機種  吐出3方向(RH・RR・RL)

材質

ファンケーシング:インジェクション成型FRPP
インペラー:インジェクション成型FRPP
防音カバー:成型FRP
ベース:SS+Znメッキ

風量

5〜45m3/min

静圧

200Pa〜1100Pa
電動機 0.4kW・0.75kW・1.5kW(200V〜230V)
寸法 900×820×790H
質量

95kg(運転質量) CUF-100V
90kg(運転質量) CUF-100S

ファン

100KS5-O(インバーター内蔵モーター直動) CUF-100V
100KSS-O(モーター直動) CUF-100S

減衰音 約12dB
塗装色 防音カバー部N-7.5 ファン本体部N-7
標準附属品

ファン用スプリング防振架台/防振キャンバス
換気扇/相フランジ(吸込・吐出)

特別附属 吐出ベンチレーター
